WB-11P маршрутизируемые сети через 3G/LTE

Сообщение _Александр_ » 12 ноя 2018 16:46

Доброе утро!

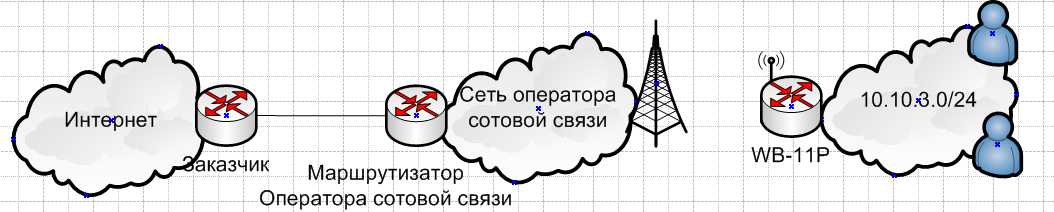

НА данном устройстве с прошивкой 1.2 пытаюсь организовать примерно такую схему:



Чистая маршрутизация без NAT

Что сделано на устройстве
1. Отключить трансляцию адресов отправителя - установлена галочка
2. Разрешить NAT - убрана галочка

Это не помогло, трафик не зодит

3. В консоли :

Код: Выделить всё

admin@WB-11P:~$ iptables -t nat -F
admin@WB-11P:~$ iptables -t mangle -F
admin@WB-11P:~$ iptables -F
admin@WB-11P:~$ iptables -X


Трафик так же не ходит

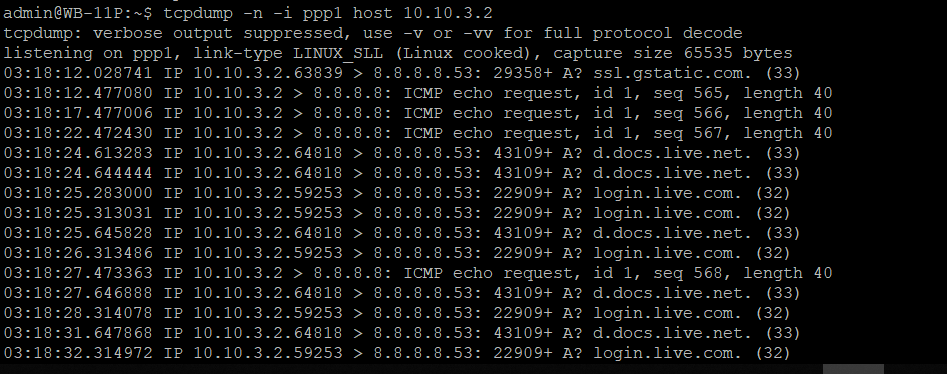

Смотрю tcpdump на интерфейсе ppp1 при попытке с сети 10.10.3.0/24 достучаться до 8.8.8.8

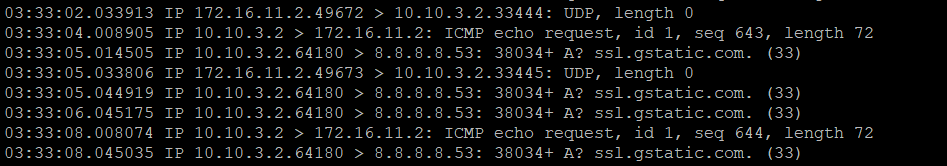

Затем со стыка с оператором сотовой связи пытаюсь достучатся до хоста 10.10.3.2 и о чудо, хост отвечает



Но опять же обратный трафик не проходит через интерфейс PPP1
Со стороны стыка это выглядит как

Код: Выделить всё

r2#ping vrf MOBILE 10.10.3.2
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.3.2, timeout is 2 seconds:
.....
Success rate is 0 percent (0/5)


На оборудовании Mikrotik такая же схема работает без нареканий.

Возможно ли использовать ваше устройство для построения указанной схемы?
Для отладки и тестирования могу организовать доступ к устройству.

Evgeniy
Сообщения: 519
Зарегистрирован: 19 янв 2011 14:15
Reputation: 0
Откуда: г. Новосибирск ООО "Элтекс"

Re: WB-11P маршрутизируемые сети через 3G/LTE

Сообщение Evgeniy » 14 ноя 2018 11:21

Добрый день.

Та схема, которую Вы хотите реализовать, работать с теми настройками что Вы сделали, к сожалению, не будет.
Основная причина - в прошивках модемов, которые используются на WB11p. Эти модемы не пробрасывают в сеть пакеты без подмены адреса.

То есть вариантов выхода из сложившейся ситуации несколько:

1) Включить трансляцию адресов и использовать ее для работы через wb11p
2) Настроить GRE L2 туннель и работать через него, тогда подмена адресов не потребуется
Федоркин Евгений / Элтекс / Сервисный центр VoIP/ Techsupp@eltex.nsk.ru
