MES2124M: баг: странные показания датчика температуры

[d771]

Имею несколько устройств с прошивками 1.1.44 и 1.1.45, и кажется, температурный датчик работает не так, как надо.

А точнее, на дневных и недельных графиках температура представляет собой непрерывную линию, и изменения будут только в время перезагрузки устройства.
Т.е. например, один свич все время показывает 51 градус, другой 53, третий 48. И показывает на протяжении долгого времени без каких-либо колебаний на ночь/день.

Показания одинаковы как по snmp, так и по "sh system".

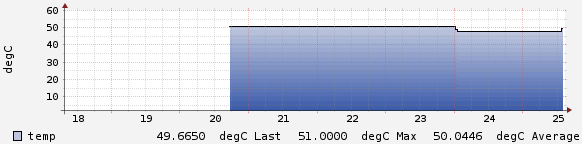

Чтобы было понятнее, прилагаю график:

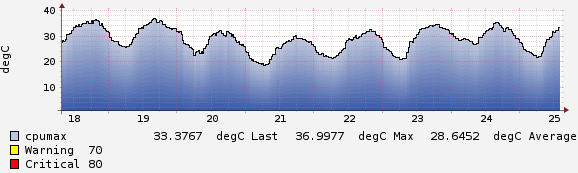

А вот для примера график с устройства в соседнем юните:


[Евгений Т]

Добрый день

А вот для примера график с устройства в соседнем юните:

Соседний юнит - это кто? Где стоит? Какая версия прошивки? Какая модель устройства? Как обстоят дела с вентиляцией в помещении?

Где стоят описываемые коммутаторы? Как обстоят дела с вентиляцией в помещении?

[d771]

Соседний юнит - телефонный шлюз.
Описываемые коммутаторы: 3 стоят в металлических ящиках на тех, этажах, 1 стоит в помещении 3кв.м. без какой-либо вентиляции, один - в стойке с вентиляцией.
Колебания температуры показаны для закрытого металлического ящика, как наиболее наглядные.

Версии прошивок MES2124M 1.1.44 и 1.1.45.

Вентиляция тут вообще не при чем,

Вот как выглядит график с устройства, если колебания окружающей среды минимальны (+/- 4 градуса):


У вас же очевидно залипает датчик.

[Евгений Т]

Соседний юнит - телефонный шлюз.

Какая модель шлюза? В нем есть вентиляторы?

[d771]

Шлюз Addpac 1100, вентиляторов в нем нет.
В стойке свич соседствует с софтроутером supermicro, там вентиляторы есть.

[Евгений Т]

В этой же стойке есть коммутаторы МЕС? И в каком месте стоит стойка? Меняется температура окружающей среды около этой стойки?

Описываемые коммутаторы: 3 стоят в металлических ящиках на тех, этажах, 1 стоит в помещении 3кв.м. без какой-либо вентиляции, один - в стойке с вентиляцией.

И по факту в этих местах температура окружающей среды меняется в зависимости от времени суток? Особенно интересует меняется ли она в закрытом помещении 3 кв.м.

[d771]

В этой же стойке есть коммутаторы MES. Стойка стоит в нежилом помещении с принудительной вентиляцией. температура меняется в течении дня слабо (+/- единицы градусов). Графики температуры других устройств эти колебания отражают. График MES2124M стоит колом на одной отметке.

В первом примере (ящик на техэтаже) температура изменяется довольно сильно (+/- 10 градусов в зависимости от времени суток), и также - график MES2124M стоит колом, график соседнего устройства отражает все колебания в деталях.

По помещению 3квм - температура там также меняется слабо, в зависимости от погоды может доходить до +/- 3-4 градуса, и даже такое колебание температурные датчики отражают (хоть оно и не существенно), но MES также отдает одну и ту же температуру.

Вариант с помещением 3квм я привел для примера - что даже в таком замкнутом помещении температура хоть как-то, но меняется.
Т.е., чтобы еще раз не было сомнений: в каждом из рассматриваемых случаев есть MES и есть рядом (соседний юнит обычно, максимум через один) какое-то устройство, которое тоже умеет мониторить температуру - UPS, шлюз, софтроутер, итд.
Все остальные случаи, где график просто стоит колом (а он у всех MES2124M так стоит), но нет устройства, чтобы проконтролировать реальную температуру, я не привожу.

[Евгений Т]

Термодатчик находится посередине (относительно передней и задней панели) платы между CPU и БП. Запаян он снизу платы. Плата посажена близко к нижней части корпуса и близость CPU и БП фактически сводят к нулю небольшие колебания температуры окружающей среды.

В работоспособности датчика вы можете убедиться, проведя следующий опыт:
1. Включите коммутатор на столе, снимите температуру.
2. Подождите 30 минут до нагрева коммутатора, снимите температуру. Она возрастет.
3. Заполните все порты SFP модулями и медью, подождите 30 минут, снимите температуру. Она возрастет.
4. Извлеките все патчкорды и sfp модули из коммутатора, подождите 30 минут. Снимите температуру. Она упадет.

[d771]

Проверил.
Отдаваемая температура меняется не плавно (как должна быть), а скачками, резко, и только при больших изменениях, показания датчика видимо очень загрублены.
Но если с интервалом 30 минут снимать, как вы пишите, то конечно, этого заметить нельзя.
