Появился в продаже блок питания на 12 вольт но акб он не поддерживает, и прошло не много не мало 3 года как просили и

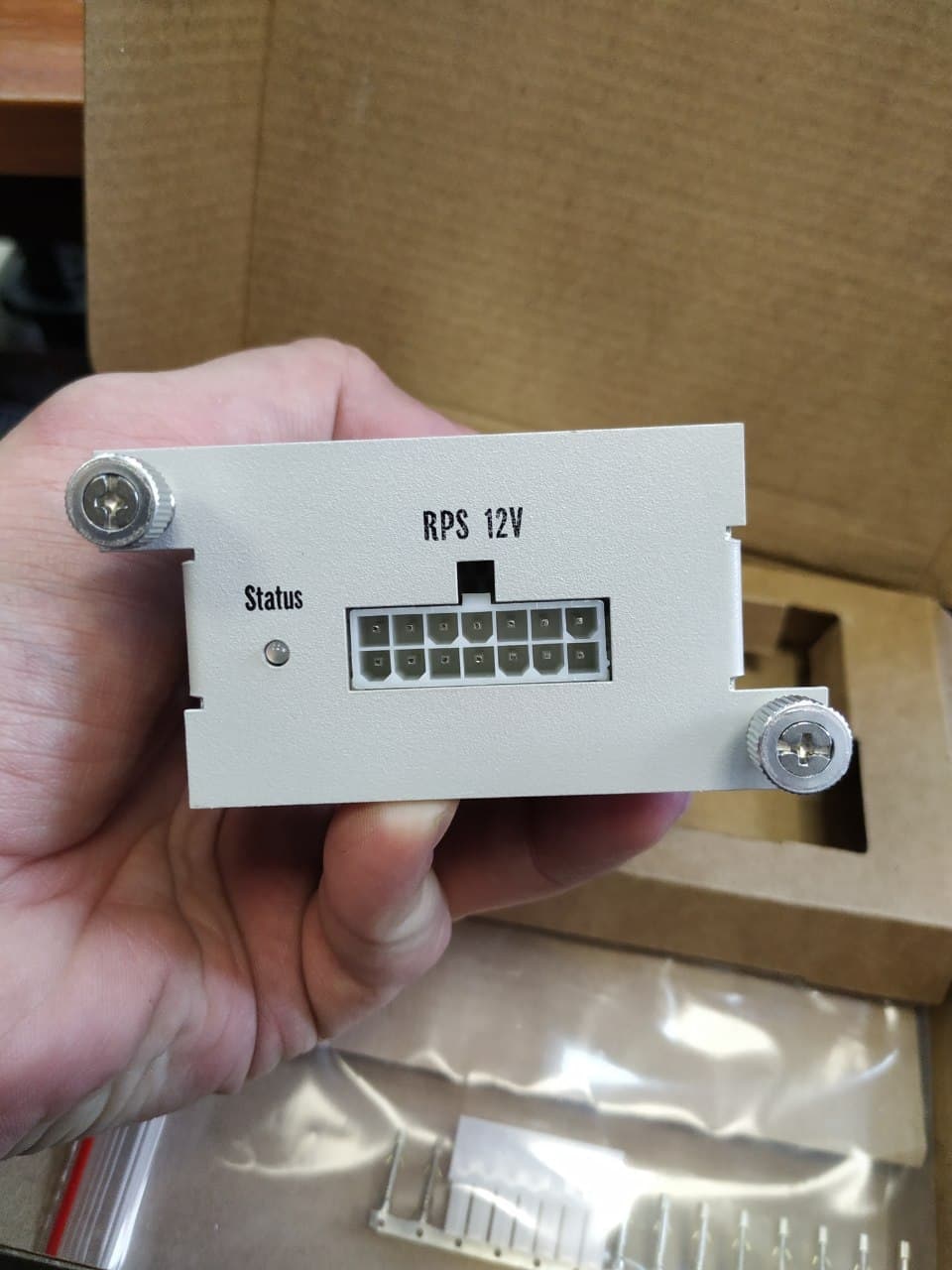

то что предлагает завод

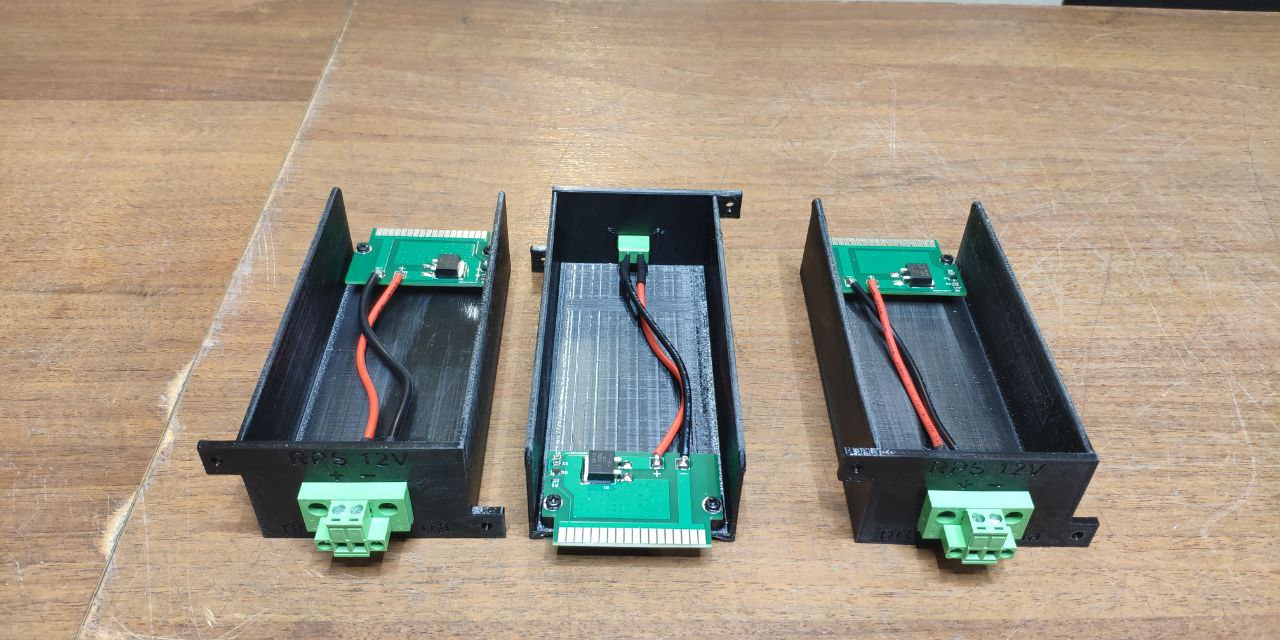

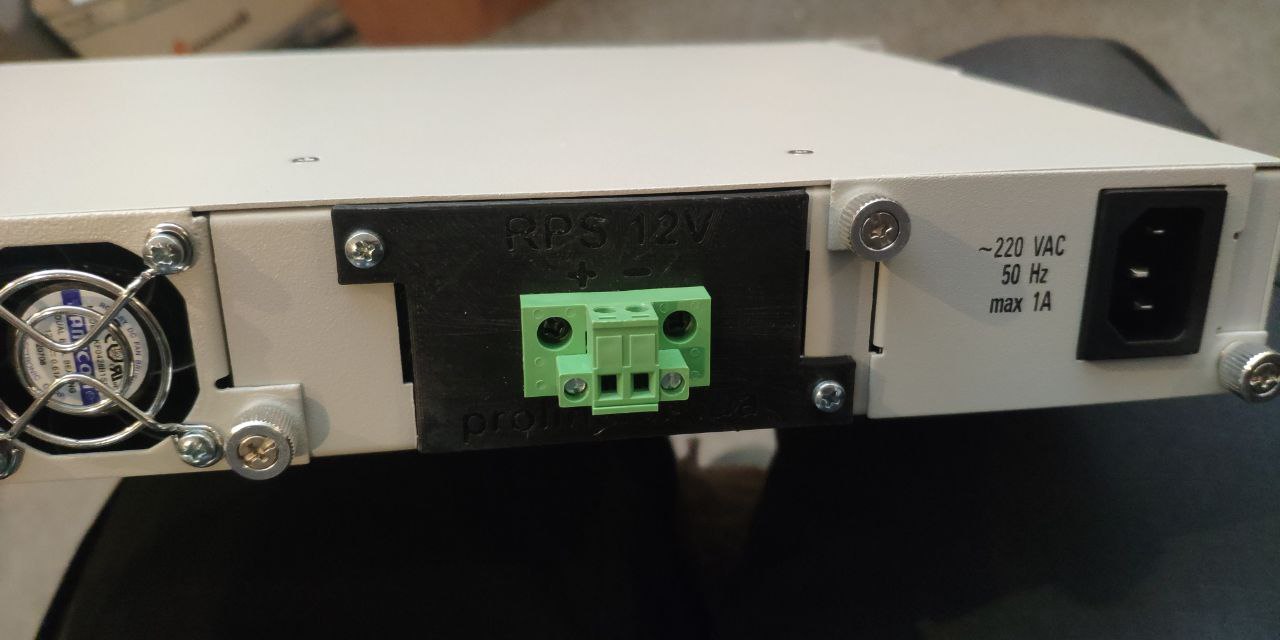

А вот разработка коллег по цеху
вот почему нельзя сделать простые клемм под акб или бп с зарядкой акб аналогично 2324FB
Думаю под простые клеммы под бп 12в можно в стандартном корпусе сделать место там есть

Здравствуйте, данный разъем был выбран для унификации подключения к УЭПам разных производителей.
Батарея, в свою очередь, подключается уже непосредственно к УЭП.
Использование УЭП позволяет запитать сразу несколько коммутаторов.

alex_bat писал(а):Здравствуйте, данный разъем был выбран для унификации подключения к УЭПам разных производителей.
Батарея, в свою очередь, подключается уже непосредственно к УЭП.
Использование УЭП позволяет запитать сразу несколько коммутаторов.

Распиновки разьемов в открытом доступе нет, также как и схем блоков питания
Тут речь о том что бы былj аналогичное решение как в 2324fb
Пример
LTP 8х в конфигурации один БП 220V с возможность подключения АКБ на 12v 7-20А
реализация подпитки акб может релизоватся в виде простой заглушки и блока питания на 12 с UPS напрмер http://www.mean-well.ru/store/AD-155A/
Реализация решения аналогичному 2324fb в виде клеммы на батерю или в виде отдельного бп с клеммами под акб намного упростит резервирование железок.

alex_bat писал(а):Здравствуйте, данный разъем был выбран для унификации подключения к УЭПам разных производителей.

Можете привести список этих производителей?
Насколько я знаю, у них хоть разьем физически и совпадает, распайка везде разная.
Поддерживает ли этот БП сигнализацию? on battery/low battery внутрь, fault наружу? Умеет ли измерять напряжение? Документации что-то не нашел на него.

Реализация решения аналогичному 2324fb в виде клеммы на батерю или в виде отдельного бп с клеммами под акб намного упростит резервирование железок.

Прошу вас по этому вопросу обратиться в коммерческий отдел.

По поводу подключения батареи.
Ее подключить можно, но она не будет заряжаться. Входное напряжение 10-14 вольт.
Распиновку прикладываю. Для того, чтобы коммутатор увидел, что БП установлен, необходимо замкнуть 10pin (RPS present) на любой GND.
Сигнализация не поддерживается, т.к. прямое подключение батареи к контактам не предусмотрено.

Из производителей, например, Cisco ws-c2960-48tt-l. Идентичный разъем с такой-же распиновкой (у Cisco больше пинов задействовано).
