Есть небольшая распределенная сеть видео наблюдения на 150 портов. Уже достаточно давно есть сложности с пропуском видео трафика с камер наблюдение через MES-3124F. Коммутатор используется как L3 устройство, в довольно ограниченным функционалом по L3, не много VLAN-ов, мониторинга и маршрутизации. ACL, qos и вообще нет какого либо управления трафиком. Прошивка на коммутаторе последняя. Средняя утилизация процессора 20-21%. Условия эксплуатации в центре ядра сети, питание гарантированное, охлаждение присутствует.
Входе работы выяснилось, что разработчики ПО видеонаблюдения фиксируют регулярные задержки при получении трафика с камер см. файл (lost.rar)
к примеру строка из лога:
[27.04.2016 15:02:03.713] id:1473 farme:413410 time 15:02:04.010 - 1500 ms.
Задержка между получением кадров прошло 1500 ms. Есть и больше

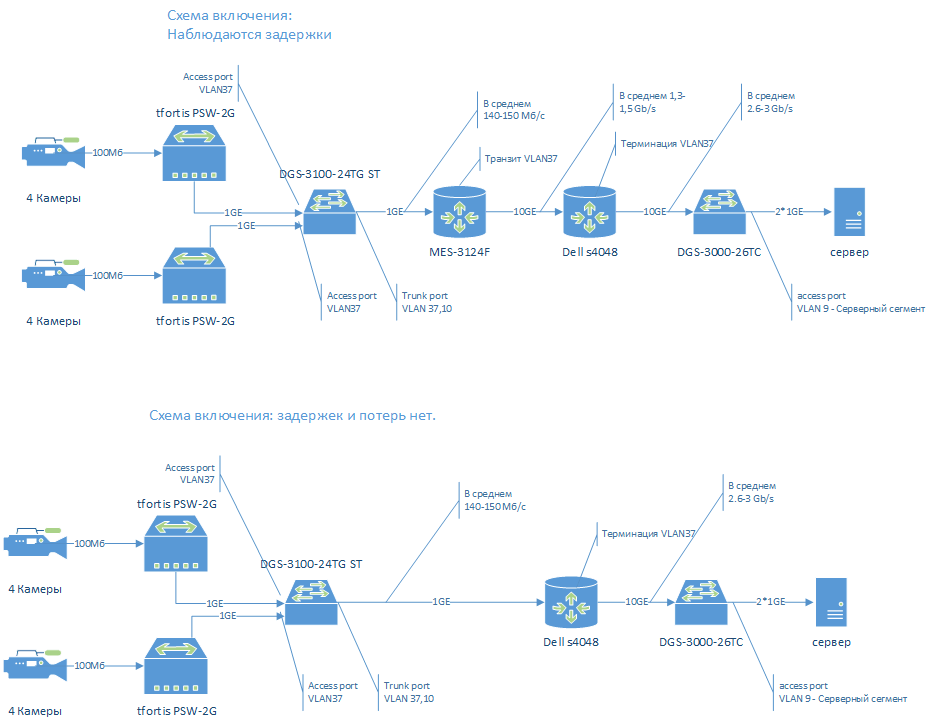

Общая схема на рисунке ниже:
- Схема включения камер и сервера.png (30 КБ) 3655 просмотров
На верхней части рисунка проблемы есть, здесь 3124 используется в виде агрегации L2 и дальнейшего транзита в ядро.
В нижней части все нормально.
конфиг порта (в целом так настроено 80% портов на 3124) Полный листинг show tech-support + конфиг во вложении (tesch.rar)
Код: Выделить всё
interface gigabitethernet 1/0/10
switchport mode trunk
switchport trunk allowed vlan add 10,36
description Bolshaya-Voronezhskaj
garp timer join 300
garp timer leave 1000
garp timer leaveall 5000
gvrp enable
spanning-tree cost 20000
lldp notifications enable
lldp optional-tlv sys-name sys-desc sys-cap
lldp med enable
lldp management-address 192.168.10.1
sflow flow-sampling 1024 1 max-header-size 256
sflow counters-sampling 15 1
switchport forbidden default-vlan
ethernet oam
ethernet oam link-monitor supported
exitСобирается статистика snmp, syslog, sflow
Собственно, вопрос, что делать в такой ситуации.
