MES1124M не получается мультикаст
Добавлено: 01 ноя 2017 07:58
sslaa
Здравствуйте, до недавнего времени получали мультикастовые потоки со свича SNR-S3750G-24S-E все было ок. Но вот недавно перенесли ресиверы на новую площадку а тот свич пришлось оставить там, тут поставили mes1124m вроде настроили но иногда картинка заикается.
Влан 22-й
вот настройки
SNR
Код: Выделить всё
!
vlan 1
!
vlan 2
name clients
!
vlan 3
name rokotelLan
!
vlan 23
name VOIP
!
vlan 50
name ppoe_clients
!
vlan 95
name inet_to_rokotel
!
vlan 22
name iptv
multicast-vlan
!
multicast destination-control
!
Interface Ethernet1/0/1
description to_Rokotel
switchport mode trunk
switchport trunk allowed vlan 3;22-23;50;95
!
Interface Ethernet1/0/2
switchport access vlan 2
!
Interface Ethernet1/0/3
switchport access vlan 2
!
Interface Ethernet1/0/4
switchport access vlan 2
!
Interface Ethernet1/0/5
switchport access vlan 2
!
Interface Ethernet1/0/6
switchport access vlan 2
!
Interface Ethernet1/0/7
switchport access vlan 2
!
Interface Ethernet1/0/8
switchport access vlan 2
!
Interface Ethernet1/0/9
switchport access vlan 2
!
Interface Ethernet1/0/10
switchport access vlan 2
!
Interface Ethernet1/0/11
switchport access vlan 2
!
Interface Ethernet1/0/12
switchport access vlan 2
!
Interface Ethernet1/0/13
media-type copper
description ressiver1
switchport access vlan 22
!
Interface Ethernet1/0/14
media-type copper
description ressiver2
switchport access vlan 22
!
Interface Ethernet1/0/15
media-type copper
description ressiver3
switchport access vlan 22
!
Interface Ethernet1/0/16
media-type copper
description ressiver4
switchport access vlan 22
!
Interface Ethernet1/0/17
media-type copper
description ressiver5
switchport access vlan 22
!
Interface Ethernet1/0/18
media-type copper
switchport access vlan 22
!
Interface Ethernet1/0/19
media-type copper
description Pristavka1
switchport access vlan 22
!
Interface Ethernet1/0/20
media-type copper
description Pristavka2
switchport access vlan 22
!
Interface Ethernet1/0/21
media-type copper
description "Rokotel lan"
switchport access vlan 3
!
Interface Ethernet1/0/22
media-type copper
description control ressivers
!
Interface Ethernet1/0/23
media-type copper
description to_wan_RG-5421G-Wac_office
switchport mode trunk
switchport trunk allowed vlan 23;95
!
Interface Ethernet1/0/24
media-type copper
description "klient in holding"
switchport access vlan 50
!
Interface Ethernet1/0/25
shutdown
!
Interface Ethernet1/0/26
shutdown
!
Interface Ethernet1/0/27
shutdown
!
Interface Ethernet1/0/28
shutdown
!
interface Vlan1
ip address 192.168.1.12 255.255.254.0
!
interface Vlan3
!
interface Vlan22
!
ip igmp snooping
ip igmp snooping vlan 22
!
sntp server 217.149.17.9
!
no login
!
end
вот конфиг MES
Код: Выделить всё
rokotel_iptv#sh run
no spanning-tree
!
bridge multicast filtering
!
vlan database
vlan 22
exit
!
ip igmp snooping
ip igmp snooping vlan 22
ip igmp snooping vlan 22 mrouter interface fa1/0/1-6,gi1/0/4
ip igmp snooping vlan 22 querier
!
hostname rokotel_iptv
!
logging host 192.168.1.254 facility local1
!
aaa authentication enable default line enable
aaa authentication login default line enable
enable password level 1 encrypted пароль
enable password level 15 encrypted пароль
username admin password encrypted парольprivilege 15
!
line telnet
password тоже пароль encrypted
exit
!
line ssh
password и снова пароль encrypted
exit
!
snmp-server location "Sportivnaya, 14"
snmp-server contact "+7 4236 672316"
no snmp-server enable traps
no snmp-server trap authentication
snmp-server community encrypted ййй ro 192.168.1.254 view Default
snmp-server community encrypted ййй rw 192.168.1.254 view Default
!
clock timezone Vlad +10
clock source sntp
sntp client poll timer 3600
sntp unicast client enable
sntp unicast client poll
sntp server 192.168.1.254 poll
sntp server 217.149.17.15
!
no ip domain lookup
!
backup server tftp://192.168.1.254
backup path config/rokotel_iptv
backup write-memory
backup auto
!
interface fastethernet 1/0/1
description ressiver
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/2
description ressiver
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/3
description ressiver
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/4
description ressiver
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/5
description ressiver
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/6
description ressiver
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/7
description ressiver
switchport access vlan 22
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/8
description ressiver
switchport access vlan 22
switchport forbidden default-vlan
exit
!
interface fastethernet 1/0/13
description upravlenie
exit
!
interface fastethernet 1/0/14
description upravlenie
exit
!
interface fastethernet 1/0/15
description upravlenie
exit
!
interface fastethernet 1/0/16
description upravlenie
exit
!
interface fastethernet 1/0/17
description upravlenie
exit
!
interface fastethernet 1/0/18
description upravlenie
exit
!
interface fastethernet 1/0/19
description upravlenie
exit
!
interface gigabitethernet 1/0/4
description "to main swich"
switchport mode trunk
switchport trunk allowed vlan add 22
exit
!
interface vlan 1
ip address 192.168.1.10 255.255.255.0
no ip address dhcp
exit
!
interface vlan 22
name iptv
exit
Re: MES1124M не получается мультикаст
Добавлено: 01 ноя 2017 11:51
Evgen_94
Здравствуйте.
иногда картинка заикается.
Уточните характер проблемы: короткие,длинные замирания. Какая периодичность замираний наблюдается?
Код: Выделить всё
ip igmp snooping vlan 22 mrouter interface fa1/0/1-6,gi1/0/4Зачем вы указали клиентские интерфейсы как mrouter? mrouter порт - это порт, к которому подключен маршрутизатор
многоадресной рассылки для заданной VLAN, там как правило указывается аплинк.
Где у вас находится сервер мулькиста? querier настраивается на коммутаторе, который подключен непосредственно к серверу.
Re: MES1124M не получается мультикаст
Добавлено: 01 ноя 2017 12:18
sslaa
на экране артефакты кубиками, или полоска, звук может пропасть на несколько милисекунд, несколько раз в минуту.
удалил из конфига ip igmp snooping vlan 22 mrouter interface fa1/0/1-6, а gi1/0/4 оставил, без него хуже было.
потоков всего с 224.1.1.2 по 224.1.1.55

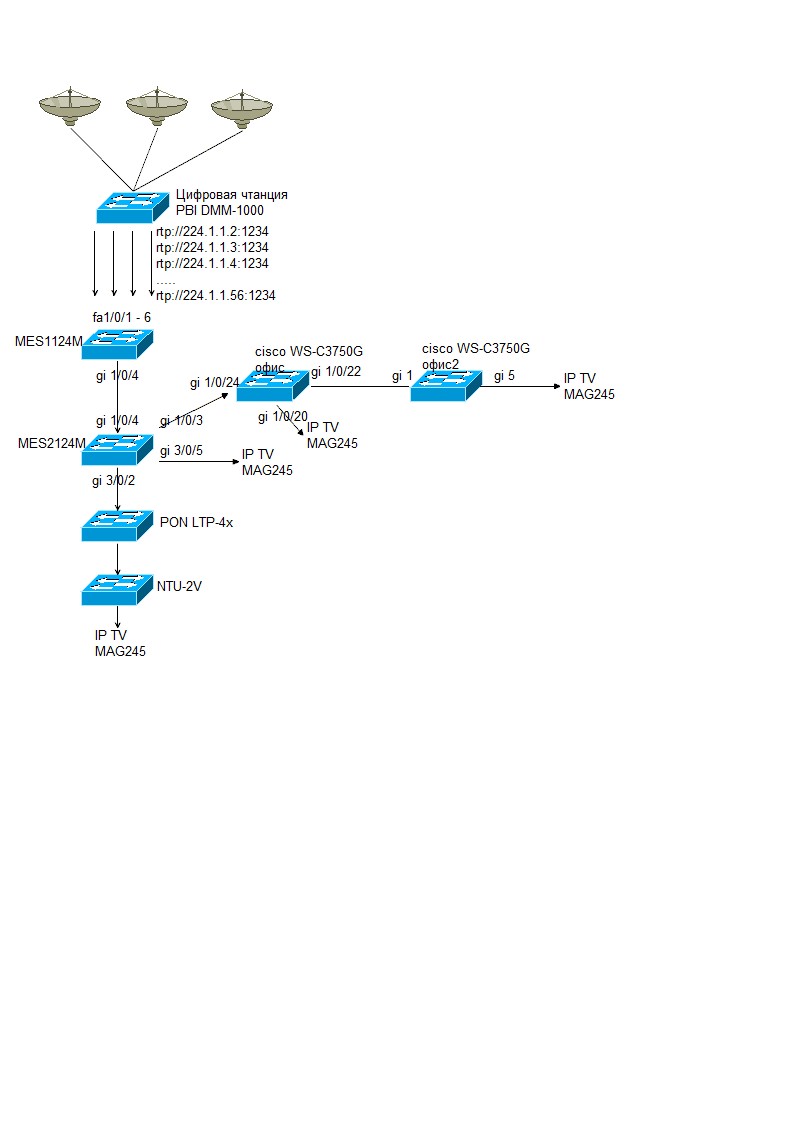

- тв рокотел.jpg (62.55 КБ) 9022 просмотра
Re: MES1124M не получается мультикаст
Добавлено: 02 ноя 2017 15:54
Evgen_94
Добрый день.
Уберите полностью настройку
Код: Выделить всё
ip igmp snooping vlan 22 mrouter interface fa1/0/1-6,gi1/0/4Выполните настройку qos tail-drop профиля и навесьте на все порты коммутаторов в цепочке:
Код: Выделить всё
Настройка Qos tail-drop profile
qos tail-drop profile 1
queue 1 limit 400
queue 2 limit 400
queue 3 limit 400
queue 4 limit 400
queue 5 limit 400
queue 6 limit 400
queue 7 limit 400
queue 8 limit 400
port-limit 400
exit
!
interface gigabitethernet 1/0/1
qos tail-drop profile 1
exitТакже укажите ip-адрес квериера:
Код: Выделить всё
ip igmp snooping vlan 1 querier address 1.1.1.1Либо укажите ip-адрес на интерфейсе vlan 22
Re: MES1124M не получается мультикаст
Добавлено: 03 ноя 2017 08:45
sslaa
Mrouter interface убрал
в настройке профиля оказались другие параметры
на нашем свиче получилось только так
Код: Выделить всё
qos tail-drop profile 1
queue 1 limit 24
queue 2 limit 24
queue 3 limit 24
queue 4 limit 24
exit
а про querier address не понял, но и без этого картинка теперь стабильна.
Спасибо.
Re: MES1124M не получается мультикаст
Добавлено: 03 ноя 2017 09:50
Евгений Т
Здравствуйте.
в настройке профиля оказались другие параметры
У вас версия ПО старая. Обновитесь до актуальной и введите рекомендованные параметры (в коммутаторах MES1124M всего 4 выходных очереди в отличие от примера)
а про querier address не понял, но и без этого картинка теперь стабильна.
Адрес нужно указать квериеру. Прошу выполнить рекомендацию. Именно с этого адреса он будет посылать query.
Re: MES1124M не получается мультикаст
Добавлено: 07 ноя 2017 06:09
sslaa
Прошивку обновил,
сделал так
ip igmp snooping vlan 22 querier address 10.0.0.9
и qos tail-drop профиль по рекомендации.
Пусть и редко но артефакты картинки появляются
Re: MES1124M не получается мультикаст
Добавлено: 07 ноя 2017 09:35
Evgen_94
Добрый день.
Приложите полную конфигурацию. Если напрямую подключиться в 1124 будут наблюдаться артефакты? Также прошу приложить статистику по выходным очередям:
Код: Выделить всё
1) qos statistics queues 1 all all GigabitEthernet 0/4
2) clear qos statistics
3) show qos statistics - в динамике 5 раз, с интервалом 10 секунд
Re: MES1124M не получается мультикаст
Добавлено: 07 ноя 2017 10:23
sslaa
Код: Выделить всё
sh qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi1/0/4 All All 296208 0
через 10сек 532791
10 сек 757190
10 сек 974772
еще 10 сек 1182857
rokotel_iptv#sh run
no spanning-tree
!
bridge multicast filtering
!
vlan database
vlan 22
exit
!
ip igmp snooping
ip igmp snooping vlan 22
ip igmp snooping vlan 22 querier
ip igmp snooping vlan 22 querier address 10.0.0.9
!
qos tail-drop profile 1
queue 1 limit 400
queue 2 limit 400
queue 3 limit 400
queue 4 limit 400
port-limit 400
exit
!
qos statistics queues 1 all all gigabitethernet1/0/4
hostname rokotel_iptv
!
logging host 192.168.1.254 facility local1
!
aaa authentication enable default line enable
aaa authentication login default line enable
!
line telnet
password 111 encrypted
exit
!
line ssh
password 111 encrypted
exit
!
snmp-server location "Sportivnaya, 14"
snmp-server contact "+7 4236 672316"
no snmp-server enable traps
no snmp-server trap authentication
snmp-server community encrypted c6c68b294ff3c5547be7d672 ro 192.168.1.254 view Default
snmp-server community encrypted d9c7d37574b9b86921b2dd rw 192.168.1.254 view Default
!
clock timezone Vlad +10
clock source sntp
sntp client poll timer 3600
sntp unicast client enable
sntp unicast client poll
sntp server 192.168.1.254 poll
sntp server 217.149.17.15
!
no ip domain lookup
!
backup server tftp://192.168.1.254
backup path config/rokotel_iptv
backup write-memory
backup auto
!
interface fastethernet 1/0/1
switchport access vlan 22
bridge multicast unregistered filtering
spanning-tree disable
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/2
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/3
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/4
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/5
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/6
switchport access vlan 22
bridge multicast unregistered filtering
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/7
switchport access vlan 22
description "test1 out"
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/8
switchport access vlan 22
bridge multicast unregistered filtering
description "test2 out"
switchport forbidden default-vlan
qos tail-drop profile 1
exit
!
interface fastethernet 1/0/13
description upravlenie
exit
!
interface fastethernet 1/0/14
description upravlenie
exit
!
interface fastethernet 1/0/15
description upravlenie
exit
!
interface fastethernet 1/0/16
description upravlenie
exit
!
interface fastethernet 1/0/17
description upravlenie
exit
!
interface fastethernet 1/0/18
description upravlenie
exit
!
interface fastethernet 1/0/19
description upravlenie
exit
!
interface gigabitethernet 1/0/4
switchport mode trunk
switchport trunk allowed vlan add 22
exit
!
interface vlan 1
ip address 192.168.1.10 255.255.255.0
no ip address dhcp
exit
!
interface vlan 22
name iptv
ip address 10.0.0.9 255.255.240.0
ip dhcp relay enable
exit
После включения ноутбука в порт 7 и 8 в артефактов нет. Значит предполагаю неподходящие настройки в следующем комутаторе MES2124M.
он у нас центральный, вот его частичный конфиг (убрал только лишние порты). тестовое подключение на порту 3/0/5
Код: Выделить всё
sh run
no spanning-tree
!
bridge multicast filtering
!
vlan database
vlan 3-5,8,10-11,17,20-24,45,47-48,50-54,95,97,100-101,103,105-106,109-110
vlan 139,200-203,301-303,400,481
exit
!
voice vlan oui-table add 001fce QTech
voice vlan id 23
voice vlan state oui-enabled
!
port monitor mode network
port monitor remote vlan 301 rx
port monitor remote vlan 301 tx
!
ip igmp snooping
ip igmp snooping vlan 22
ip igmp snooping vlan 22 mrouter interface gi1/0/4
ip igmp snooping vlan 22 immediate-leave host-based
ip igmp snooping vlan 22 querier
!
no mac address-table learning vlan 301
!
hostname rokotel
!
logging host 192.168.1.254 facility local1
!
aaa authentication enable default line enable
aaa authentication login default line enable
enable password level 1 encrypted 111
enable password level 15 encrypted 111
username admin password encrypted 111 privilege 15
!
line telnet
password 111 encrypted
exit
!
line ssh
password 111 encrypted
exit
!
banner login ^
#######################################
# This is a Login banner used to show #
# legal and privacy information #
# Rokotel, 14. Stack 3 Eltex MES2124M #
# Nakhodka FEZ Telecommunications! #
# Unauthorized users prohibited #
#######################################
^
!
snmp-server location "Sportivnaya, 14"
snmp-server contact "+7 4236 672316"
no snmp-server enable traps
no snmp-server trap authentication
snmp-server community encrypted 111 ro 192.168.1.254 view Default
snmp-server community encrypted 111 rw 192.168.1.254 view Default
!
clock timezone Vlad +10
clock source sntp
sntp client poll timer 3600
sntp unicast client enable
sntp unicast client poll
sntp server 192.168.1.254 poll
!
no ip domain lookup
!
service cpu-input-rate
backup server tftp://192.168.1.254
backup path config/rokotel
backup write-memory
backup auto
!
interface gigabitethernet 1/0/4
switchport mode trunk
switchport trunk allowed vlan add 22
description "Источник трафика iptv"
exit
!
interface gigabitethernet 1/0/23
switchport access vlan 22
bridge multicast unregistered filtering
description "Server Stalker - IPTV"
spanning-tree portfast
switchport forbidden default-vlan
exit
!
interface gigabitethernet 3/0/1
switchport access vlan 22
bridge multicast unregistered filtering
description "IPTV TimeShift Server"
exit
!
interface gigabitethernet 3/0/2
switchport mode trunk
switchport trunk allowed vlan add 10,22-23,50
bridge multicast unregistered filtering
description "GPON LTP-4X"
exit
!
interface gigabitethernet 3/0/5
description "Тест для просмотра"
switchport access vlan 22
bridge multicast unregistered filtering
exit
!
.....
!
interface vlan 22
name MediaHolding-IPTV
exit
!
interface vlan 23
name voice
exit
......
Re: MES1124M не получается мультикаст
Добавлено: 07 ноя 2017 11:05
Evgen_94
Вы используете стек из 2124? Уберите настройку ip igmp snooping vlan 22 querier. Настройте на всех портах:
Код: Выделить всё
qos tail-drop profile 1
queue 1 limit 400
queue 2 limit 400
queue 3 limit 400
queue 4 limit 400
port-limit 400
exit
!
interface gigabitethernet 1/0/1
qos tail-drop profile 1
exitПодключитесь напрямую к 2124, будут наблюдаться артефакты?
Re: MES1124M не получается мультикаст
Добавлено: 07 ноя 2017 11:24
sslaa
ночью перезагружу комутатор, пришлось прошивку обновлять. завтра отпишусь.
Re: MES1124M не получается мультикаст
Добавлено: 08 ноя 2017 08:33
sslaa
Все сделал, если напрямую подключится к 2124 то иногда артефакты есть, если после gpon терминала то все в порядке, артефактов нет.
Re: MES1124M не получается мультикаст
Добавлено: 08 ноя 2017 09:34
Evgen_94
sslaa писал(а):Все сделал, если напрямую подключится к 2124 то иногда артефакты есть, если после gpon терминала то все в порядке, артефактов нет.
Прошу описать более подробней. qos-статистику настраивали на 2124? Дропы растут на исходящем интерфейсе? Как часто наблюдаются артефакты, какая периодичность? Предоставьте полную конфигурацию с 2124. Подключитесь тестовым ПК к 2124, запросите мультикаст, наблюдайте.
Настройте qos-статистику для порта который идет на ltp:
Код: Выделить всё
1) qos statistics queues 1 all all GigabitEthernet 0/x
2) 2) clear qos statistics
Как будете наблюдать артефакты на тестовом ПК, выполните show qos statistics - в динамике 5 раз, с интервалом 10 секунд
Выводов show qos statisctics должно быть не менее 5 (в предыдущем сообщении вы прикладывали только один вывод).
Re: MES1124M не получается мультикаст
Добавлено: 08 ноя 2017 11:24
sslaa
вот qos-статистика порта с тестовой тв приставкой (компом с vlc плеером тоже самое), артифакты появлялись на экране между 2 и 3 выводом и перед последней
Код: Выделить всё
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 4360 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 9070 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 12420 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 15671 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 19470 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 22857 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 26578 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 33687 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/5 All All 38493 0
rokotel#
вот вывод на порту смотрящим в сторону gpon-a. На приставках после клиентского терминала артифактов нет, на тестовой приставке были
между 1 и 2 выводом и перед последним
Код: Выделить всё
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/2 All All 25579 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/2 All All 101015 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/2 All All 167402 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/2 All All 223910 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/2 All All 289169 0
rokotel#show qos statistics
Policers
--------
Interface Policy map Class Map In-profile bytes Out-of-profile bytes
----------- ------------ --------- ----------------- --------------------
Aggregate Policers
------------------
Name In-profile bytes Out-of-profile bytes
------------------- ----------------- --------------------
Output Queues
-------------
Interface Queue Dp Total packets TD packets
------------- ------------ ----- --------------- -------------
gi3/0/2 All All 340572 0
Re: MES1124M не получается мультикаст
Добавлено: 08 ноя 2017 12:15
Evgen_94
Судя по приложенной статистике дропов на порту нет. Приложите топологию сети со всеми подписями портов.
вот qos-статистика порта с тестовой тв приставкой (компом с vlc плеером тоже самое),
Также подключите тестовый ПК в порт 2124, и выполните:
1) clear counters
2) Как будете наблюдать артефакты на тестовом ПК, выполните show interfaces counters gig0/x - в динамике 5 раз, с интервалом 10 секунд.
Аналогичные действие произведите с портом, ищущим в сторону ltp.
вот вывод на порту смотрящим в сторону gpon-a. На приставках после клиентского терминала артифактов нет, на тестовой приставке были
между 1 и 2 выводом и перед последним
Куда была подключена тестовая приставка?
