Не проходит регистрация SIP-клиента через Eltex NTE-RG-1402F

[fonkalitin]

Вопрос: Почему не проходит регистрация VoIP-SIP-клиента с настройками
идентичными тем, что указаны в абонентском терминале?

Дано:
1) Подключена услуга VoIP-телефонии по-средствам протокола SIP (Оператор ОАО "Ростелеком"),
2) Установлен абонентский терминал Eltex NTE-RG-1402F-W (FW v. 6.0.0).
3) На терминале включен VLAN5 - "VoIP" в режиме "Bridge+DHCP", он подключен ко всем LAN-портам.
(успешно поднят интерфейс br3, ему выдан адрес 10.7.ХХХ.ХХХ DHCP-сервером Оператора)
4) На терминале запущен voip-клиент (/sbin/voip), включен один порт FXS0.

- Настройки voip-клиента в терминале следующие:
Использовать SIP-прокси "ДА"
Адрес прокси "siptelXXX.xx"
В любом случае использовать SIP-прокси "ДА"
Регистрация "ДА"
Адрес сервера регистрации "siptelXXX.xx"
Аутентификация "ДА"
SIP домен "siptelXXX.xx"
Применять SIP Domain для регистрации "ДА"
Таймаут повтора регистрации при ошибках "30"
Период времени перерегистрации "1800"
Диапазон портов для UDP-соединений "23000" - "26000"
Резервирование полосы (кбит) "128"
RTP DSCP "0x0"
Signalling DSCP "0x0"

- Настройки порта FXS0:
Номер телефона "7ХХХХХХХХХХ"
Имя пользователя "7ХХХХХХХХХХ"
Имя пользователя для аутентификации "7ХХХХХХХХХХ"
Пароль для аутентификации "xxxxXXXx"

Порт успешно зарегистрирован SIP-сервером Оператора.
Сигнал в аналоговом телефоне есть, звонки проходят.
Есть еще порт FXS1 - он выключен (при включении и аналогичной настройке тоже работает).

(Терминал знает DNS "siptelXXX.xx" <-> "195.XXX.XX.XXX" и по таблице маршрутизации ищет его на GW "10.X.XXX.1 / br3")

При попытке зарегистрировать аккаунт из любого softphone-SIP-приложения, с параметрами аналогичными настройкам в терминале,
сервер отвечает "Request Timeout (408)".
При отключении voip-клиента/FXS0-порта на терминале, ничего не меняется.
Техподдержка Оператора утверждает что должно работать...

Как необходимо настроить программный/аппаратный SIP-телефон, подключеный к LAN-порту терминала,
и сам терминал, чтобы получить возможность пользоваться IP-телефонией непосредственно, а не через XFS порты?
VoIP трафик разрешен на всех портах и WI-FI.

[fonkalitin]

upd... Интерфейс на котором сидят FXS порты - "eth1" он имеет адрес 192.168.253.1 (Bcast:192.168.253.255 Mask:255.255.255.0) ... я так понимаю мне надо подключаться SIP-телефоном к br3 и дать телефону руками адрес например 192.168.253.2?
Или подключаться к 192.168.253.1? Нет ясности пока...

[Александр Д]

Вам необходимо если еще не сделали перевести один из LAN портво под VOIP, после этого подключив свой voip телефон к этому LAN порту он должен получить IP адрес из сети телефонии оператора 10.7.ХХХ.ХХХ

[fonkalitin]

Пробовал через wi-fi ssid который специально для доступа к voip... По dhcp адрес не выдаётся... А "перевести порт .." это имеется ввиду тэгировать пакеты соответствующим vlanом? Те просто галгу поставить в вэбморде? Так voip vlan для всех портов уже включён у меня.

[Александр Д]

Пробовал через wi-fi ssid который специально для доступа к voip... По dhcp адрес не выдаётся... А "перевести порт .." это имеется ввиду тэгировать пакеты соответствующим vlanом? Те просто галгу поставить в вэбморде? Так voip vlan для всех портов уже включён у меня.

Приложите принскрин того, как у Вас включено. После включения делали ли Сохранить/применить/Перегрузить?

[fonkalitin]

Пробовал через wi-fi ssid который специально для доступа к voip... По dhcp адрес не выдаётся... А "перевести порт .." это имеется ввиду тэгировать пакеты соответствующим vlanом? Те просто галгу поставить в вэбморде? Так voip vlan для всех портов уже включён у меня.

Приложите принскрин того, как у Вас включено. После включения делали ли Сохранить/применить/Перегрузить?

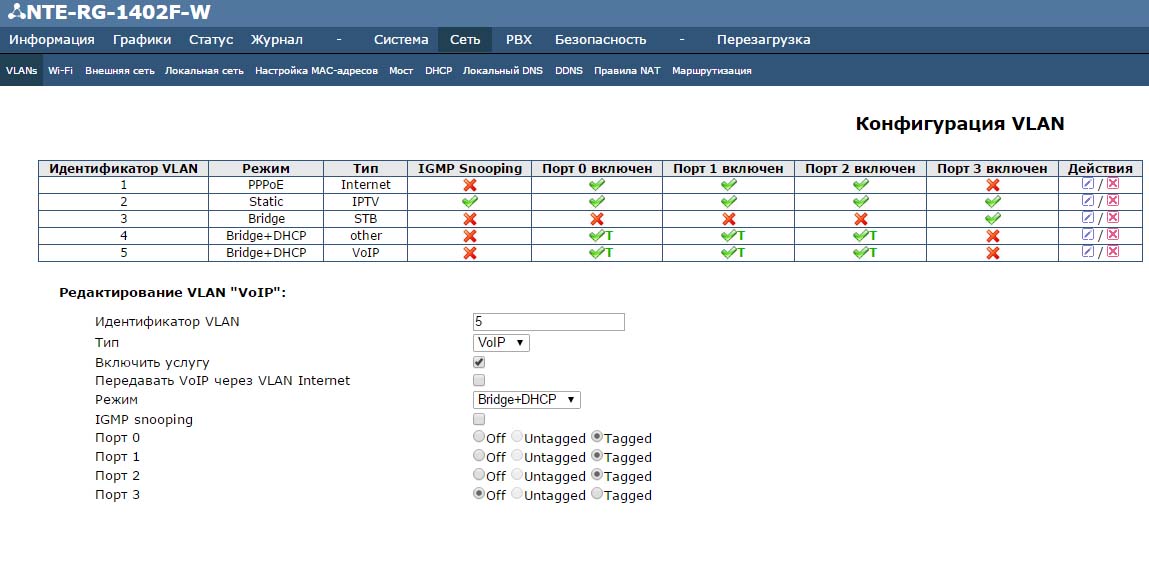

vlans

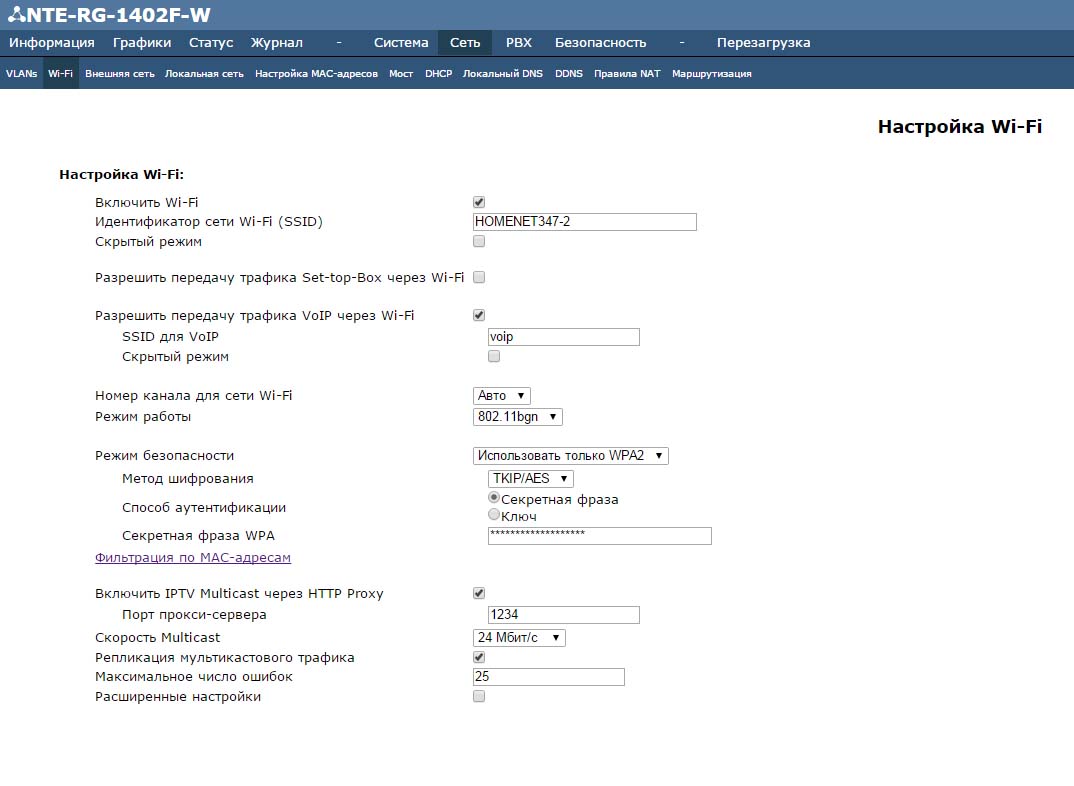

wifi

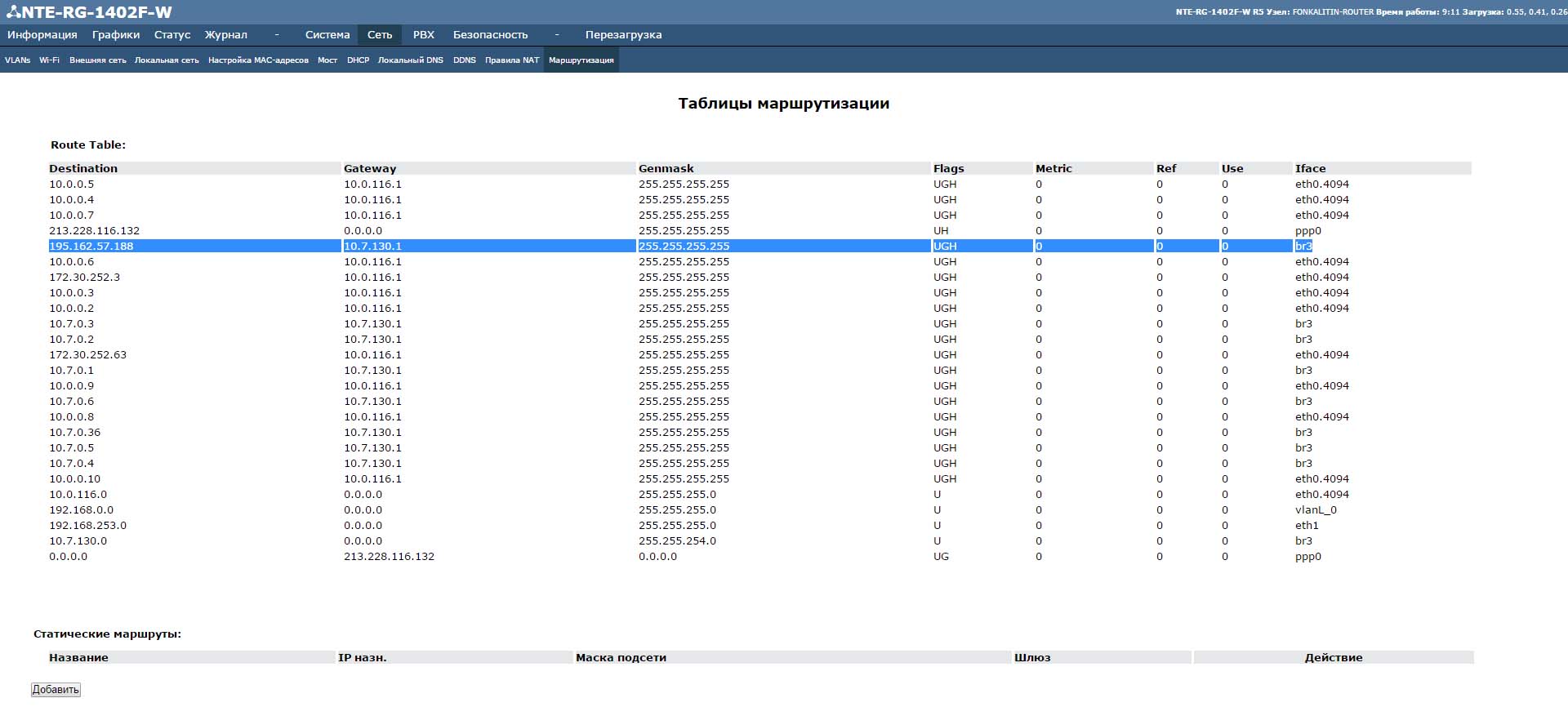

route


195.162.57.188 (siptel-omsk.ru) - это и есть SIP-сервер провайдера который регистрирует FXS порты.

меня смущает то как udhcpc получает адрес:
"5175 root 408 S udhcpc -t 100 -i br3 -m a8:ХХ:4b:ХХ:ХХ:ХХ -V Eltex[Device:NTE-RG-1402F-W][SN:TG08001007][FACTORY_MAC:A8:F9:4B:0...." зачем там мак и длинющий vendor ID...?
для моста br2 тоже запущен udhcpc с такими же параметрами но адрес ему ни кто не дает...
я правильно понимаю что udhcpc это dhcp-клиент который просит для моста ip адрес выдать?

[Александр Д]

Да он просит адрес для моста, длинная vendor id необходима оператору.
У вас порты для сипа настроены в режим tagged, а на ПК с телефонным клиентов настроен интерфейс тегированный?

[fonkalitin]

Как я понимаю на порт LAN должны придти кадры с правильным VLAN ID?
То есть для VOIP трафика внутри сети оператора (Ростелеком) по протоколу 802.1q присвоен определенный VID для этого Vlana?
Порты LAN на свиче находясь в режиме "tagged" тупо отбрасывают нетэгированный траффик?
Кроме как от оператора, как можно узнать VID?

Спасибо за наводку на правильную мысль!!!!


UPD: Для VOIP - VID 5... это же только внутренний VLAN маршрутизатора как я понимаю...
UPD: А на PON-чипе кадрам заменяется номер влана очевидно на какие то особые для конкретной сети оператора...?

И как затем маркировать исходящий трафик нужным VIDом? Например с интерфейса eth0 на ПК?
Чем маркировать то в итоге кадры VOIP?

[Александр Д]

Ответил в личку.
