SMG VLAN

Добавлено: 23 июн 2014 12:19
royun
Здравствуйте.
Есть SMG с портом GE 0, где настроен основной интерфейс eth0.
Задача такая:
Необходимо настроить VLAN на порту GE 1 и через этот порт подключить Asterisk и IP-телефон по VLan-у
Мои действия:
1. Создаю интерфейс с типом - tagged, VLan ID - 45, IP-адрес - 192.168.0.10, маска сети - 255.255.255.0, Broadcast - 192.168.0.255, Class of service - 7, Сервисы - Управление через Web, Сигнализация SIP, Передавать RTP.
Появляется интерфейс eth0.45
2. В настройках портов коммутатора настраиваю порт GE 0 так:
Ставлю галочки: Использовать VLAN, VID Override, Output: GE порт 1, CPU port
Default VLAN ID - 45
Egress - tagged
3. В интерфейсах sip создаю новый интерфейс, где сетевой интерфейс сигнализации и сетевой интерфейс для RTP это интерфейс eth0.45
4. Создаю sip абонента с sip профилем созданным ранее.

Правильно ли я всё сделал?

Re: SMG VLAN

Добавлено: 24 июн 2014 08:36
Женя
на GE 1 трафик уже в VLAN приходит?

Re: SMG VLAN

Добавлено: 24 июн 2014 08:50
royun
Да. 45 VLan. Я неправильно написал 2 пункт. Правильно так:

2. В настройках портов коммутатора настраиваю порт GE 1 так:
Ставлю галочки: Использовать VLAN, VID Override, Output: CPU port
Default VLAN ID - 45
Egress - tagged

Ping-и с Asterisk-а на SMG не идут и наоборот.

Версия ПО V.2.15.01.761. L. M. [PBX] [SORM] Build: Feb 3 2014 10:11:47

Re: SMG VLAN

Добавлено: 24 июн 2014 17:36
Bokrenok
royun писал(а):Да. 45 VLan. Я неправильно написал 2 пункт. Правильно так:

2. В настройках портов коммутатора настраиваю порт GE 1 так:
Ставлю галочки: Использовать VLAN, VID Override, Output: CPU port


А на CPU-порте при этом как настрен Output ?

Re: SMG VLAN

Добавлено: 25 июн 2014 08:15
royun
В настройках портов коммутатора настраиваю порт CPU так:
Ставлю галочки: Использовать VLAN, Output: GE port 0, GE port 1, GE port 2, SFP port 0, SFP port 1.
Default VLAN ID - 0
Egress - Unmodified

Re: SMG VLAN

Добавлено: 25 июн 2014 16:49
Bokrenok
Версия софта какая?
И можете конфигурацию выслать для изучения?

У меня все заработало с такими настройками:
(IP-адрес только другой взял для теста)

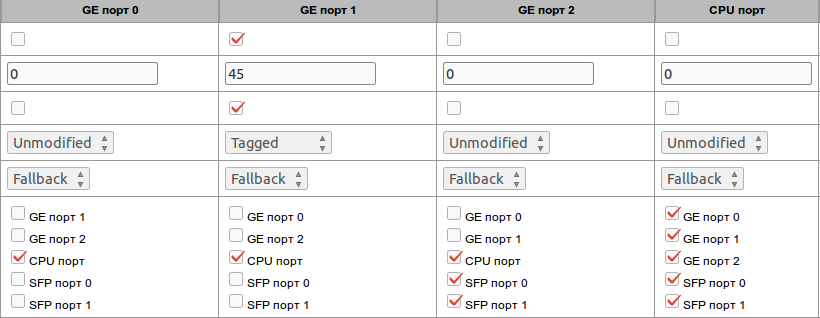

настройки портов свитча

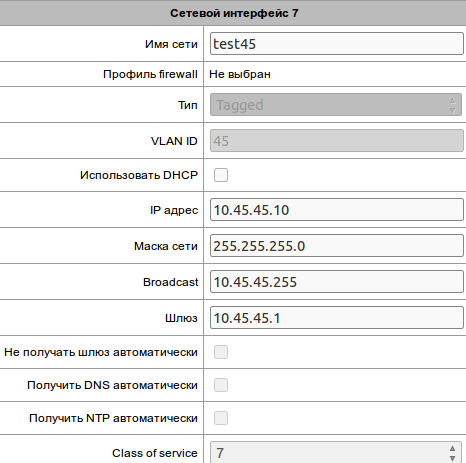

сетевой интерфейс

Re: SMG VLAN

Добавлено: 26 июн 2014 09:10
royun
Системная информация


Текущее время: Thursday June 26 10:09:09 GMT+8 2014
Версия ПО: V.2.15.01.761. L. M. [PBX] [SORM] Build: Feb 3 2014 10:11:47
Время в работе: 33d 00hour 54min 47sec

Заводские параметры:
Модель: SMG-1016M
Серийный номер: VI1F000074
MAC адрес: A8:F9:4B:81:78:B8

Конфиг SMG отправил в личку

Re: SMG VLAN

Добавлено: 26 июн 2014 09:32
Женя
а приципиально обрабатывать VLAN коммутатором на SMG?
По-умолчанию он пропускает весь трафик, и с VLAN и без.
Т.е. Вы на SMG поднимаете eth0 без VLAN, 1 VLAN для связи с астериском
и настройки коммутатора оставляте по-умолчанию.
Или я что-то не уловил в ТЗ?

Re: SMG VLAN

Добавлено: 26 июн 2014 10:37
royun
Нет не принципиально.
Да eth0 без vlan, GE1 с vlan-ом для связи с астериском.
В настройках коммутатора сделал как показал Bokrenok всё равно пинги не идут.

Re: SMG VLAN

Добавлено: 27 июн 2014 11:25
royun
Bokrenok писал(а):Версия софта какая?
И можете конфигурацию выслать для изучения?

У меня все заработало с такими настройками:
(IP-адрес только другой взял для теста)


У меня с Вашими настройками не работает, т.е. не идут пинги. А Вы конфигурацию SMG посмотрели?

Re: SMG VLAN

Добавлено: 27 июн 2014 11:30
Женя
попробуйте как я предложил.,поднять 2 интерфейса сетевых на SMG и настройки коммутатора оставить по-умолчанию.

Re: SMG VLAN

Добавлено: 27 июн 2014 13:48
royun
Спасибо, Женя получилось.
